نام:	دستگاه قالب گیری تزریق عمودی 55 تن برای پیچ گوشتی با اسلاید دوبل	حداکثر نیروی بستن:	55 تن
رنگ:	سفید	میزان تزریق:	44cm³-1457cm³
خدمات پس از فروش ارائه شده است:	1 سال	موتور:	سروو موتور
استفاده:	پیچ گوشتی	مزیت:	بازدهی بالا
برجسته کردن:	55 تن دستگاه قالب گذاری ورودی تزریق,دستگاه تزریق قالب برای پیچک,فرآیند قالب بندی تزریق عمودی دو گره , Injection Molding Machine For Screwdriver , Double Slide vertical injection moulding process

			واحد	TFV4-35SD			TFV4-55SD			TFV4-85SD
واحد تزریق	ضربه پیچ		mm	140			140			140
	قطر پیچ		mm	22	26	28	28	30	32	32	36	40
	حجم نظری تزریق		سانتی متر3	53	74	86	86	99	113	113	143	176
	وزن تزریق ((PS))		g	49	69	80	80	92	105	105	133	164
			اونس	1.75	2.44	2.83	2.83	3.25	3.69	3.69	4.67	5.77
	حداکثر فشار تزریق		Mpa	248	178	153	213	185	163	228	180	146
			kgf/cm2	2531	1812	1563	2170	1890	1661	2331	1842	1492
	نرخ تزریق		سانتی متر3/s	44	62	72	65	74	84	100	126	156
	حداکثر سرعت تزریق		mm/s	117			105			124
	سرعت چرخش پیچ		rp.m	10~300			10~300			10~280
	قطر حلقه موقعیت		mm	100			110			120
	نوزل خارج از صفحه		mm	≥45			≥45			≥45
واحد قفل	نیروی فشرده سازی		KN ((تون)	343 ((35)/441 ((45)			539 ((55)			833 ((85)/980 ((100)
	ضربه چسباندن		mm	200			200			250
	حداقل ضخامت قالب		mm	150 ((210)			180 (((240)			۲۳۰ ((۳۱۰)
	مکس. باز کردن		mm	۳۵۰ ((۴۱۰)			380 ((440)			480 ((560)
	(L*W) فاصله بین میله های بند		mm	410*220			445*255			520*350
	(L*W) حداکثر. اندازه قالب		mm	۳۴۰*۳۴۰			۳۸۰*۳۸۰			500*480
	(L*W) اندازه اسکیت		mm	۷۳۰*۳۶۰			۹۱۵*۴۰۰			1120*500
	QTY از Ejector		پی سی	1			1			3
	فاصله نوار بالا		mm	_			_			80
	فاصله اژکتور		mm	100			100			100
	نیروی پرتاب کننده		KN ((تون)	26.5 ((2.7)			26.5 ((2.7)			26.5 ((2.7)
سایر	فشار سیستم		Mpa ((kgf/cm2)	13.7 ((140)/17.2 ((175)			13.7 ((140)			13.7 ((140)/17.2 ((175)
	ظرفیت مخزن نفت		L	130			140			280
	برق		KW	7.5/11			11			15+2.2/18+22
	قدرت گرمایش		KW	3.6			5.5			7.0
	ابعاد ماشین	LWH	m	1.61.222			1.81.3232			2.11.935
	ظرفیت آب خنک		L/min	25			35			40
	ارتفاع میز کار		mm	990+(60)			1088+(60)			1140+(70)
	وزن ماشین		تن	1.7			2.2			4.3

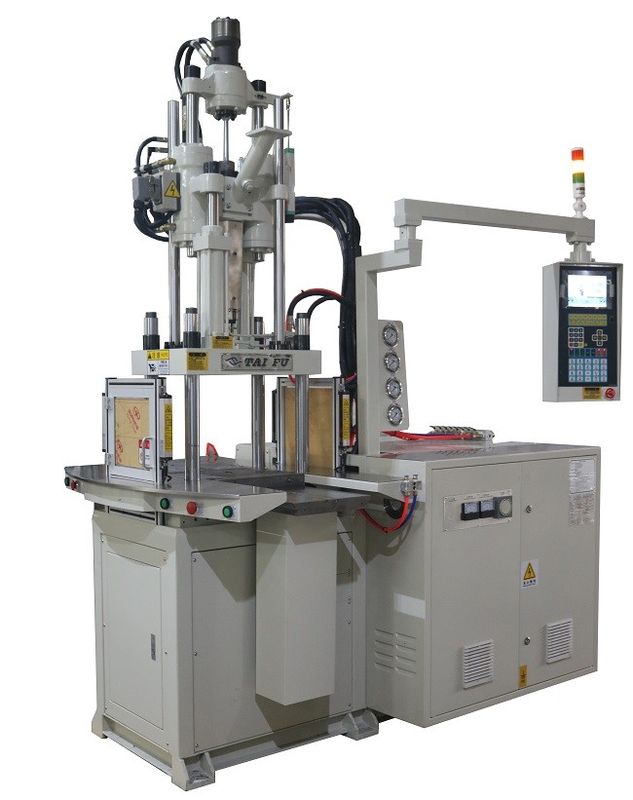

دستگاه قالب گیری تزریق عمودی 55 تن برای پیچ گوشتی با اسلاید دوبل

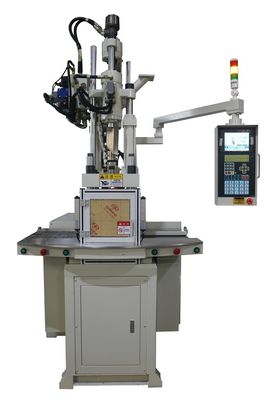

دستگاه قالب گیری تزریق عمودی 55 تن برای پیچ گوشتی با اسلاید دوبل
