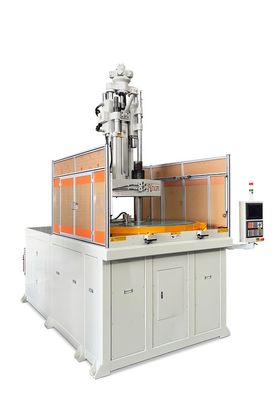

نام محصول:	دستگاه قالب گیری تزریق میز چرخشی عمودی 200 تن برای قطعات خودرو	نکات کلیدی فروش:	بهره وری بالا و دقت بالا
درخواست:	بخشهای اتومبیل	نیروی بستن:	200 تن
تضمین:	1 سال	رنگ:	سفید و زرد
موتور:	سروو	قدرت:	33.2 کیلو وات
برجسته کردن:	دستگاه تزریق ورودی میز چرخشی عمودی,ماشین قالب دهی تزریقی میز چرخشی خودرو,دستگاه قالب گیری تزریق عمودی با میز چرخشی , car rotary table injection molding machine , vertical injection molding machine with rotary table

			واحد	TFV3-160R2			TFV3-200R2			TFV3-250R2
واحد تزریق	کد پیکربندی تیرانداز		نام	Z16			Z16			Z20
	ضربه پیچ		mm	200			200			250
	قطر پیچ		mm	45	50	55	55	60	65	60	65	70
	حجم نظری تزریق		cm3	318	393	475	475	565	664	707	830	962
	وزن تزریق ((PS))		g	296	365	442	442	526	617	657	772	895
			اونس	10.43	12.88	15.59	15.59	18.55	21.77	23.19	27.21	31.56
	حداکثر فشار تزریق		Mpa	218	177	146	170	143	122	198	169	146
			kgf/cm2	2226	1803	1490	1738	1460	1244	2022	1723	1486
	نرخ تزریق		cm3/s	167	206	249	314	373	438	288	338	393
	حداکثر سرعت تزریق		mm/s	105			132			102
	سرعت چرخش پیچ		rp.m	10 ~ 280			10 ~ 240			10 ~ 240
	قطر حلقه موقعیت		mm	120			150			150
	نوزل خارج از صفحه		mm	≥45			≥45			≥45
واحد قفل	نیروی فشرده سازی		KN ((تون)	1568 ((160)			1960 ((200)			۲۴۵۰ ((۲۵۰)
	ضربه چسباندن		mm	300			350			350
	حداقل ضخامت قالب		mm	300 ((400)			۳۵۰ ((۴۵۰)			۳۵۰ ((۴۵۰)
	مکس. باز کردن		mm	600 ((700)			700 ((800)			700 ((800)
	(L*W) حداکثر اندازه قالب		mm	520520/700450			570570/800470			670670/860570
	تعداد ایستگاه های صفحه پخش		mm	2			2			2
	(د) اندازه میز چرخش		mm	φ1400			φ1630			φ1800
	QTY از Ejector		پی سی	5			5			5
	فاصله نوار بالا		mm	100			125			125
	فاصله اژکتور		mm	110			150			150
	نیروی پرتاب کننده		KN ((تون)	45 ((4.6)			45 ((4.6)			45 ((4.6)
سایر	فشار سیستم		Mpa ((kgf/cm2)	13.7 ((140)			13.7 ((140)			13.7 ((140)
	ظرفیت مخزن نفت		L	480			600			750
	برق		KW	۲۲+۲2			۳۱+۲2			37+22
	قدرت گرمایش		KW	13.7			13.7			24.3
	ابعاد ماشین	L*W	m	2.8*2.2			3.5*2.2			3.6*2.3
		H ((ممنون از لرزش پاها)	m	دقیقه:3.7 ((ماکس:4.5)			دقیقه:4.2 ((حداقل:5.2)			دقیقه:4.2 ((حداقل:5.2)
	ظرفیت آب خنک		L/min	50			60			60
	ارتفاع میز کار		mm	1495+(80)			1600+(80)			1600+(80)
	وزن ماشین		تن	10.0			15.2			17.5

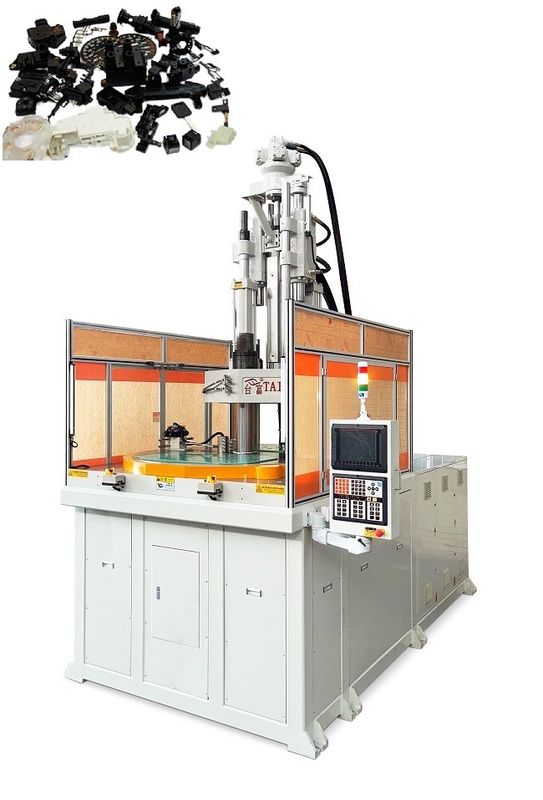

دستگاه قالب گیری تزریق میز چرخشی عمودی 200 تن برای قطعات خودرو
